Желтая и красная точки на шине: как совместить с вентилем и low point

Цветные метки – это технологические подсказки для монтажа и контроля. Точки помогают правильно «поженить» шину и диск для лучшей балансировки (минимум грузиков, меньше вибраций), а полосы служат заводской идентификацией заготовок и стираются при езде. Ниже – что означает желтая и красная точки, как действовать на практике и какие ограничения важно учитывать.

Что означает желтая точка на шине и с чем ее совмещать?

Желтая точка показывает самую легкую точку шины. При отсутствии на диске заводской метки минимальной высоты (low point) ее совмещают с вентилем (обычно это самая тяжелая зона колеса), чтобы сократить массу балансировочных грузиков. Подробности и терминологию см. в сервис-руководствах Yokohama.

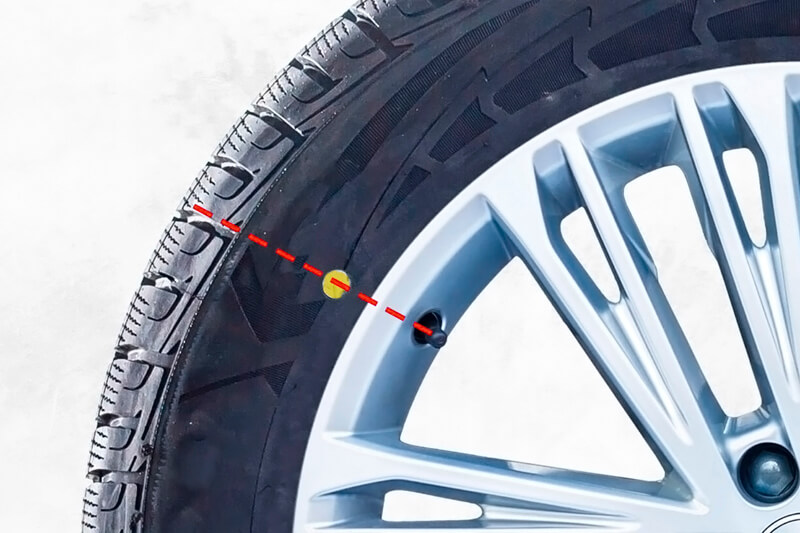

(Схема совмещения желтой точки с вентилем; после сборки итоговая балансировка обязательна.)

Подробно о причинах снижения массы грузиков и о финальной процедуре читайте в материале «Балансировка колес: когда и зачем нужно делать».

Что означает красная точка и что такое low point на диске?

Красная точка указывает геометрически «высокую» точку шины (максимальный радиальный разбег / RFV, компонент неравномерности – tire uniformity). Если на диске есть заводская метка минимальной высоты (low point – точка/выемка/буква), красную совмещают именно с ней: так снижается суммарный радиальный разбег пары «шина–диск».

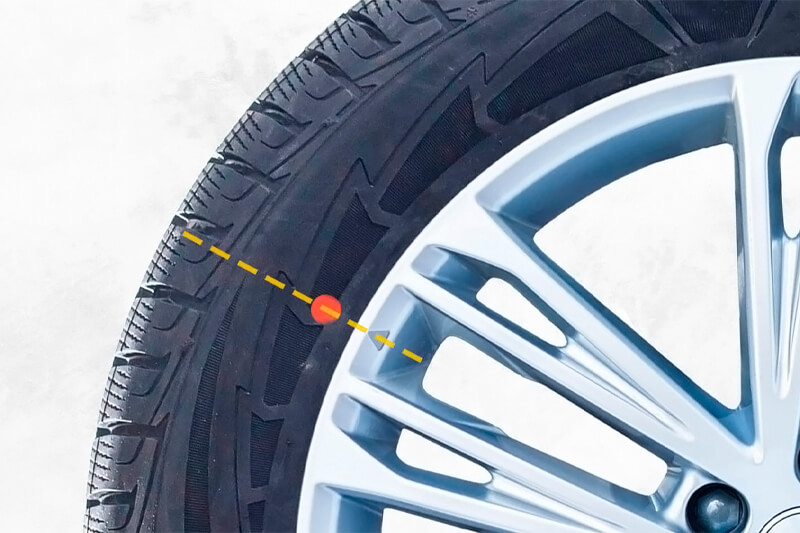

(Красная точка («высокая» зона шины) совмещена с меткой low point на диске для снижения суммарного RFV пары «шина–диск».)

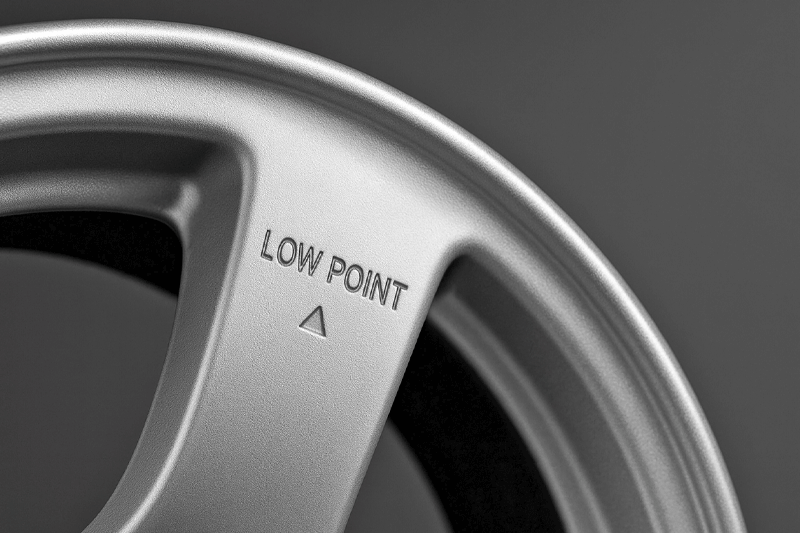

(Пример заводской метки low point на диске (гравировка/знак) – ориентир минимальной высоты обода для совмещения с красной точкой.)

Идентификация меток описана в TMC RP243; практическая процедура match-mounting детально изложена в руководствах производителей (напр., Yokohama). Дополнительно см. материалы Bridgestone Commercial о назначении меток и униформности.

Если на шине и красная, и желтая: какая метка главнее?

Приоритет у красной – только если на диске действительно есть метка low point. Если на диске метки low point нет, действуем по «желтому правилу»: желтая ↔ вентиль, затем балансировка. Такая логика закреплена в TMC RP243 и гайдах Yokohama.

❗ Важно. Если на диске нет заводской метки low point, совмещайте желтую точку с вентилем – это классический weight match-mounting для снижения массы грузиков.

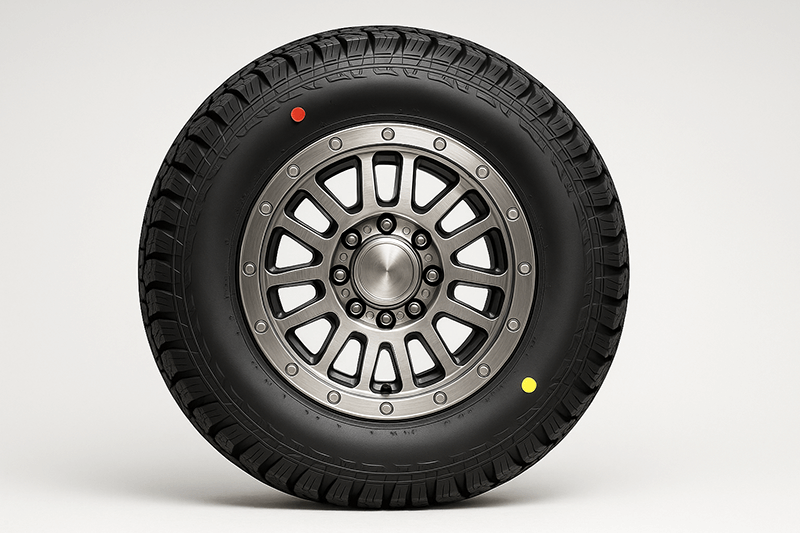

(На шине и красная, и желтая: при наличии low point на диске приоритет у красной; желтую игнорируем.)

Полосы на протекторе: что это и зачем они стираются?

Цветные полосы на беговой дорожке протектора – это производственные/складские идентификаторы протекторных заготовок (tread-slab), своего рода «штрих-код» для цеха и склада. Для потребителя они не несут назначения, быстро стираются и не означают ни сортность, ни дату, ни брак.

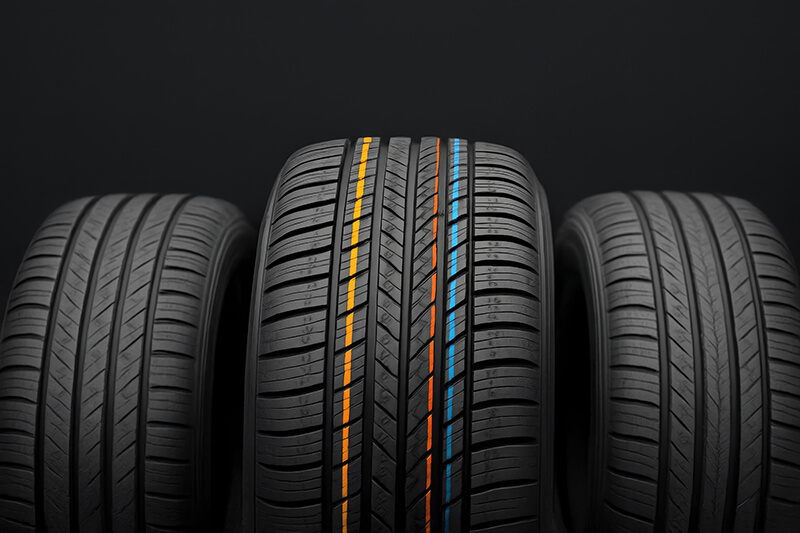

(Цветные полосы на протекторе – заводская идентификация tread-slab; на монтаж и балансировку не влияют и стираются при езде)

Как отличить такие технологические отметки от признаков подделки – читайте разбор «Поддельные шины: мифы, риски, проверка подлинности».

Нужно ли ориентироваться на метки, если используем road-force?

Нет – ориентируйтесь на измерения стенда road-force. Коротко о разнице: динамическая балансировка устраняет дисбаланс массы без нагрузки; road-force измеряет неравномерность колеса под нагрузкой (RFV: вариация радиальной силы, биения) и может рекомендовать провернуть шину на диске. Цветные точки – лишь стартовый ориентир для первичной ориентации пары «шина–диск». После сборки финальная балансировка обязательна: минимум динамическая, а при наличии – в режиме road-force.

Как совместить шину и диск по меткам (пошаговая карта + таблица)

Ниже – краткая логика действий с учетом меток на шине, наличия/отсутствия low point на диске и массы вентиля/TPMS.

Чек-лист монтажа по меткам (8 шагов)

1. Осмотреть диск и найти/подтвердить наличие low point.
2. Найти и идентифицировать точки на шине (желтая/красная).
3. Если low point есть – совместить красную точку с low point.
4. Если low point нет – совместить желтую точку с вентилем.
5. Учитывать расположение и массу вентиля/TPMS: если вентиль металлический + TPMS, проверяйте итоговую коррекцию на стенде – масса узла может сместить «тяжелую» зону. Для стабильной управляемости и равномерного износа загляните в статью блога «Давление в шинах: какое правильное».
6. Посадить шину на диск без перекосов, с контролем бортов.
7. Выполнить road-force/динамическую балансировку.
8. Короткий тест-проезд; зафиксировать удачные пары для установки на ось.

❗ Важно. Полосы на протекторе – внутризаводская идентификация tread-slab, а не «сорт/брак/дата», как утверждается в мифах, и они стираются при езде.

Частые ошибки и как их избежать

• Путать полосы с точками. Полосы – не ориентиры монтажа, не стандартизированы для пользователя и быстро стираются.
• Игнорировать low point диска. Если он размечен, производители рекомендуют совмещать красную (high point) шины с low point диска – это снижает RFV пары.
• Ставить желтую не у вентиля при отсутствии low point. Проверьте расположение датчика TPMS и тип вентиля, потом перепроверьте баланс на стенде.

Ответы на частые вопросы про цветные метки на шинах (FAQ)

Нужно ли ориентироваться на метки при road-force?

Нет. Приоритет у измерений road-force; точки – лишь вспомогательная подсказка в стартовой ориентации.

Почему на новых шинах нет цветных точек?

Иногда на заводе используют временные наклейки вместо постоянной маркировки; такие метки могут быть удалены после сборки. Также не все бренды вообще наносят точки – это нормальная практика.

Что важнее: красная или желтая точка?

Если на диске есть low point – красная главнее (совмещаем с low point). Если low point нет – желтая у вентиля.

Что означают синие, зеленые и белые точки?

Чаще всего это внутренние инспекционные отметки (контроль процесса, стыки/сплайсы и т. п.), которые не стандартизированы для потребителя и не используются для совмещения.

Выводы: что означают цветные метки на шинах и как действовать

Желтая точка – легкая зона шины для совмещения с вентилем (если на диске нет low point). Красная – «высокая» точка шины для совмещения с low point диска (если он есть). Полосы – производственная идентификация и стираются; к ориентирам монтажа они не относятся. В любом сценарии итоговая балансировка обязательна; при наличии измерений road-force ориентируйтесь в первую очередь на них. У отдельных брендов цветные точки могут быть инспекционными, поэтому перед монтажом полезно свериться с сервисными бюллетенями конкретного производителя.
